سانتریفیوژ های بکوارد فولی تسمه out

به صورت کلی دو مدل سانتریفیوژ فولی تسمه وجود دارد: مدل in  و مدل out  ، که تفاوت آن ها در محل قرار گیری یاتاقان های آن ها می باشد، در مدل in یکی از یاتاقان ها در معرض جریان ورودی هوا قرار دارد ، اما در سانتریفیوژ های فولی تسمه مدل out ، هردو یاتاقان در یک سمت از فن بر روی پایه نصب می شوند ، و در معرض جریان هوا قرار ندارند.

این طراحی یک سری قابلیت های ویژه برای ما به وجود می آورد ،که در ادامه به صورت کامل به آن ها می پردازیم:

معرفی سانتریفیوژ های بکوارد فولی تسمه out

به صورت کلی دو مدل سانتریفیوژ فولی تسمه وجود دارد: مدل in  و مدل out  ، که تفاوت آن ها در محل قرار گیری یاتاقان های آن ها می باشد، در مدل in یکی از یاتاقان ها در معرض جریان ورودی هوا قرار دارد ، اما در سانتریفیوژ های فولی تسمه مدل out ، هردو یاتاقان در یک سمت از فن بر روی پایه نصب می شوند ، و در معرض جریان هوا قرار ندارند.

این طراحی یک سری قابلیت های ویژه برای ما به وجود می آورد ،که در ادامه به صورت کامل به آن ها می پردازیم:

معرفی این محصول:

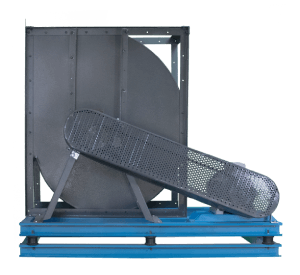

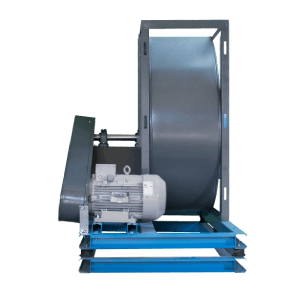

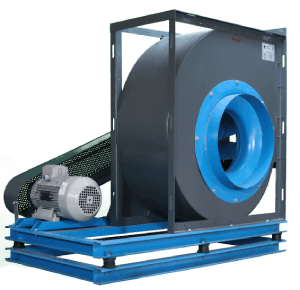

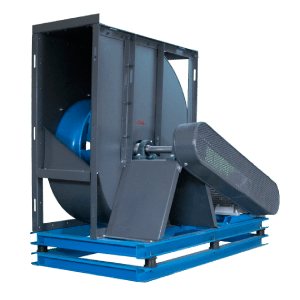

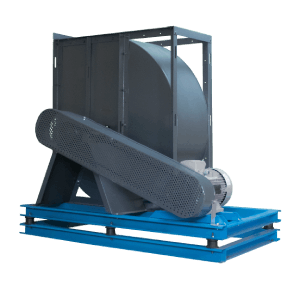

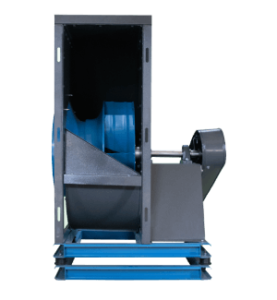

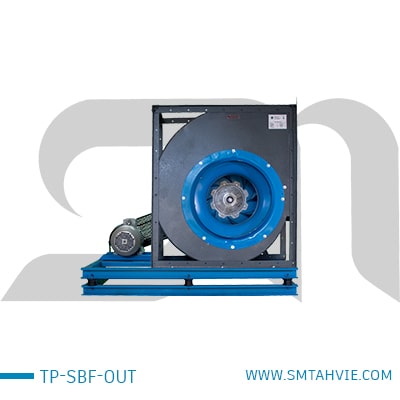

سانتریفیوژ های سینگل بکوارد فولی تسمه مدل out

در این مدل سانتریفیوژ از پروانه بکوارد سینگل استفاده می شود ، که دقیقا دیاگرام ها  و عمکرد مشابه با پروانه های بکوارد را دارا  می باشند.

اتصال بین پروانه و الکتروموتور به صورت فولی تسمه می باشد.

قابلیت تنظیم دور توسط سیستم فولی و تسمه وجود دارد.

این مدل سانتریفیوژ ها ، در 15 سایز از قطر250 میلی مترتا 1250 میلی مترتولید می شوند ،که دارای بازه عملکرد فوق العاده ای می باشند  ، و می توانند حجم هوای بین 2000 تا 70000 متر مکعب در ساعت با  فشار استاتیکی بین 200 تا 3200 پاسکال را ایجاد کنند .

سانتریفیوژ های فولی تسمه  out ، به صورت معمول برای کارکرد در شرایط سخت طراحی و ساخته شده اند ، که می توانند در دماهای بالا ، و با شرایط رطوبت بالا ، و شرایط سخت دیگر ، کارکرد بسیار خوبی را داشته باشند ، که این موضوع کاملا به طراحی این محصول بر می گردد ،یعنی  محل قرار گیری یاتاقان ها و الکتروموتور.

ویژگی های اصلی سانتریفیوژ بکوارد فولی تسمه out:

قابلیت کارکرد در شرایط دشوار محیطی (اصلی ترین ویژگی این محصول) می باشد.

  1. قابلیت کارکرد در دما و رطوبت بالا
  2. راندمان مناسب عملکردی ، از نظر حجم هوا و فشار استاتیکی
  3. مصرف انرژی مناسب
  4. استهلاک مناسب نسبت به شرایط
  5. سرویس و نگهداری آسان
  6. قابلیت تنظیم دور دریافتی توسط سیستم فولی وتسمه

بررسی کاربرد های سانتریفیوژ های بکوارد فولی تسمه out:

این مدل از سانتریفیوژ به صورت معمول برای کارکرد در شرایط سخت استفاده و انتخاب می شود به طور مثال:

  • برای کوره های صنعتی
  • برای مناطق شرجی
  • برای اگزاست بخارات صنعتی
  • برای اگزاست f300 و f400 پارکینگ ها
  • و

به صورت کلی در فضا هایی که نمی خواهیم ، الکتروموتور و یاتاقان ها در معرض آلودگی و هوایی که مکش می شود قرار بگیرد ، یکی از بهترین گزینه ها ، سانتریفیوژ بکوارد فولی تسمه  می باشد.

بررسی طراحی سانتریفیوژ های فولی تسمه out :

همان طور که گفتیم در این مدل سانتریفیوژ ، از پروانه های سینگل بکوارد طرح کامفری ایتالیا استفاده شده است ،که ویژگی های منحصر به فردی را دارا می باشد.

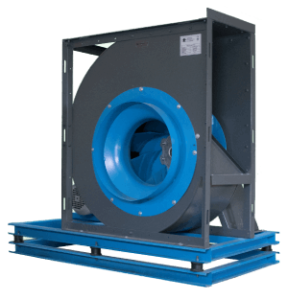

همچنین هوزینگ یا حلزونی این مدل سایز بزرگ تری ، نسبت به دیگر محصولات موجود در بازار دارد ، که دلیل آن هم راندمان بالای این مدل از پروانه ها می باشد .که بیانگر طراحی کاملا مهندسی و فنی این فن ها می باشد.

در کناره های هوزینگ ، کلاف های نبشی که توسط cnc  برش و خم کاری شده اند نصب شده است ، تا پایداری و مقاومت هوزینگ اصلی را افزایش دهند.

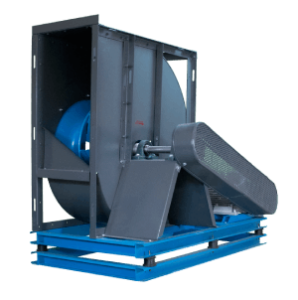

در یک سمت از هوزینگ فن سانتریفیوژ ، پایه اصلی یاتاقان وجود دارد ، که بر روی آن دو عدد یاتاقان و شفت اصلی که اتصال پروانه اصلی ، فولی و یاتاقان ها را بر عهده دارد قرار گرفته است.

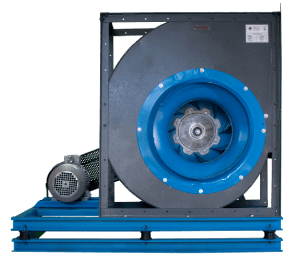

در قسمت زیرین سانتریفیوژ ، شاهد شاسی بزرگ تر این سانتریفیوژ هستیم ،که شامل فضای قرار گیری جداگانه الکتروموتور می باشد ،  و محل قرار گیری پایه قابل تنظیم را روی آن ایجاد کرده است.

اتصال دو فولی که یکی از آن ها روی الکترو موتور ، و دیگری روی شفت متصل به پروانه است ، توسط تسمه ایجاد شده است ، که در طول تسمه کاور اصلی تسمه قرار دارد ، که برای ایمنی حین کارکرد دستگاه قرار داده شده است.

در زیر شاسی اصلی  شاسی دوم قرار دارد ، که بین آن ها  لرزه گیر ها قرار گرفته است.

سرویس و نگهداری:

سانتریفیوژ های فولی تسمه out ، به صورت کلی نیاز به گریس کاری و تعویض تسمه به صورت دوره ای  ، بسته به شرایط کارکرد دارند ، که به صورت معمول بین 6 تا 18 ماه در نظر گرفته می شود.

شرکت smtahvie
