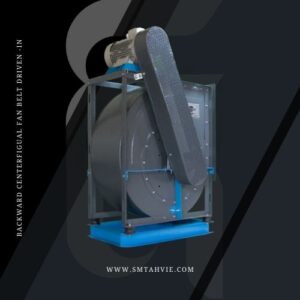

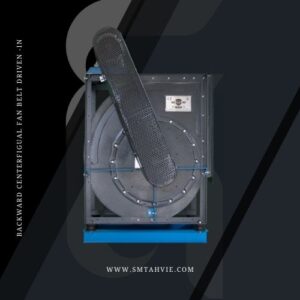

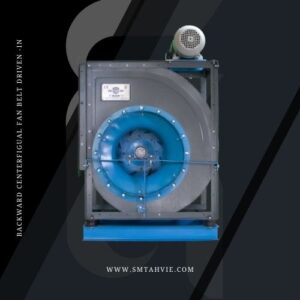

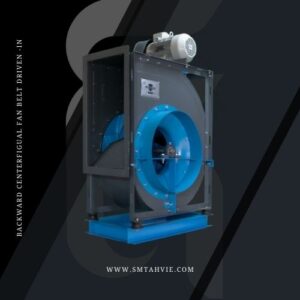

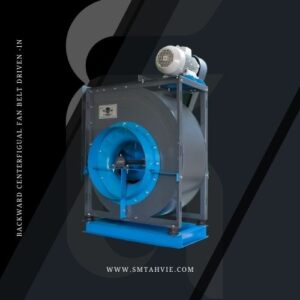

سانتریفیوژ های بکوارد فولی تسمه in

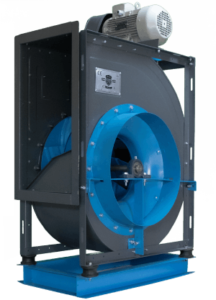

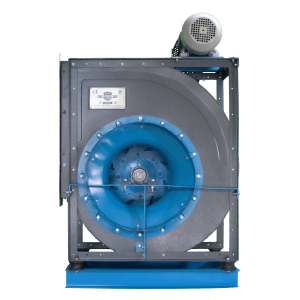

اگر بخواهیم به طراحی سانتریفیوژ های بکوارد فولی تسمه in بپردازیم ، در ابتدا پروانه ها سینگل و اینلت های ورودی این پروانه خاص را مشاهده می نماییم که قابلیت جا به جایی حجم هوا و فشار استاتیک مناسبی را ایجاد می کنند.

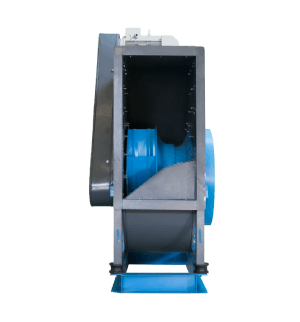

در وهله دوم ، هوزینگ با فرم حلزونی شکل با سایز بزرگ ، که مناسب این راندمان است.

در کناره های این دستگاه کلاف های نبشی ، برای بالا بردن مقاومت هوزینگ و اتصال  محکم تر به شاسی قرار دارند .

در دو طرف این مدل سانتریفیوژ پایه هایی طراحی شده است ،که هم به هوزینگ و هم به کلاف های نبشی اطراف متصل شده ،که بر روی آن ها یاتاقان نصب می شود ،که مرکز نگهدارنده پروانه اصلی سانتریفیوژ می باشد.

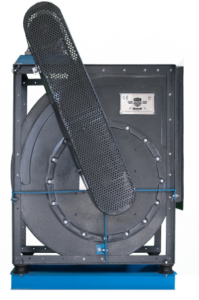

در داخل پروانه شفت اصلی قرار گرفته است ، که از مرکز به پروانه ، و از طرفین به یاتاقان ها متصل شده است ، در قسمتی از شفت که بعد از خروج از یاتاقان قرار دارد  ، فولی بر سر آن نصب می گردد.

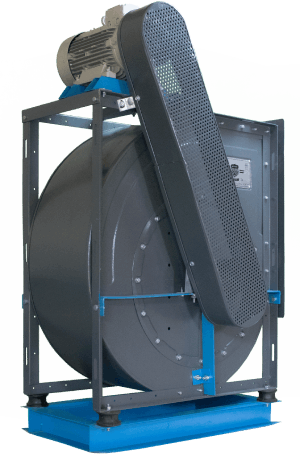

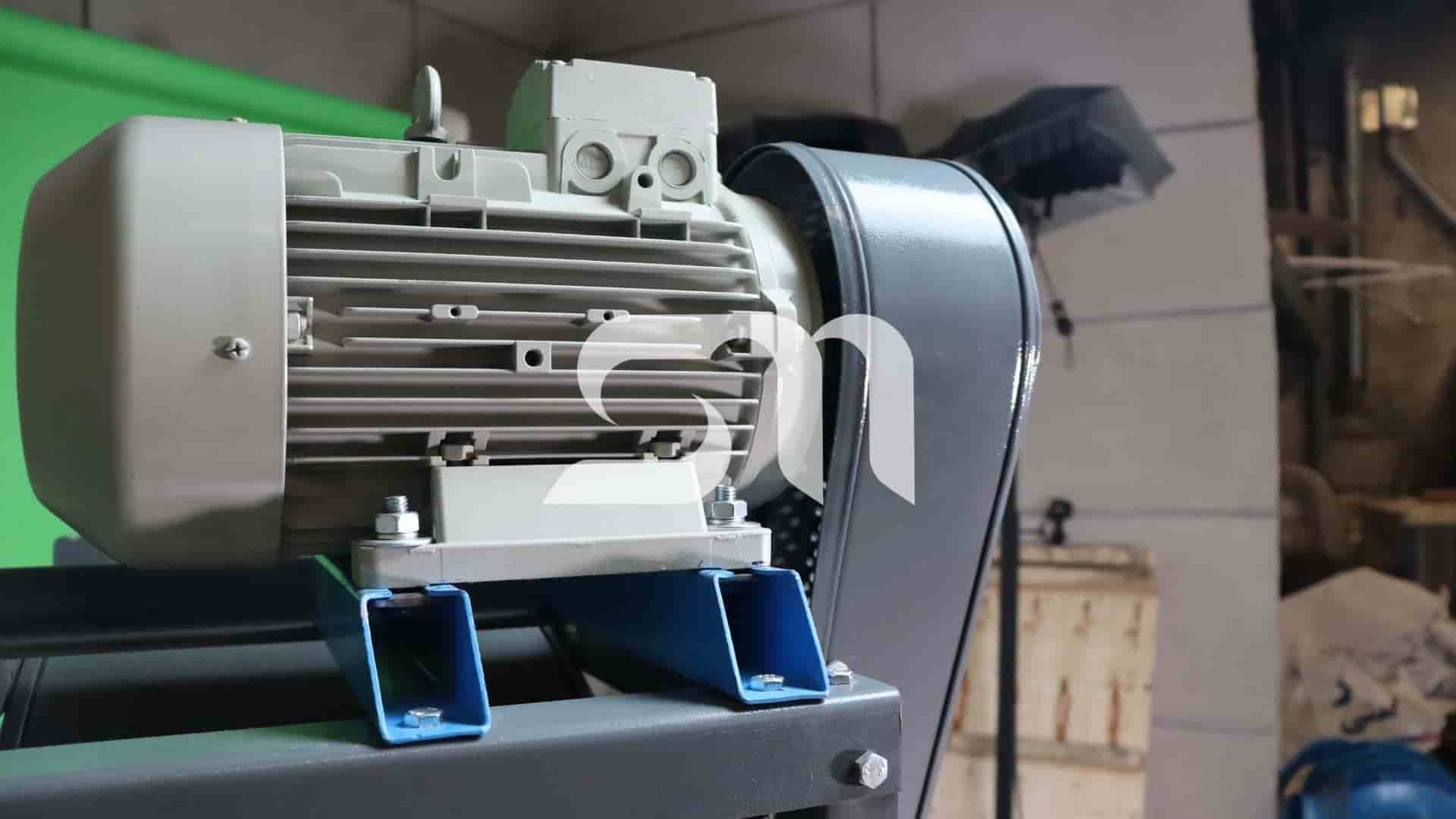

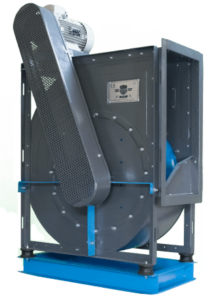

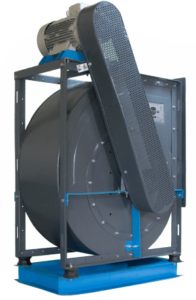

در قسمت بالایی این دستگاه بر روی کلاف های نبشی، پایه موتور قرار دارد ، که محل نصب و تنظیم الکتروموتور و ریگلاژ تسمه می باشد.

نکته ای که در فن سانتریفیوژ فولی تسمه in  وجود دارد ، این است که یکی از یاتاقان ها در سمت دهانه مکش این دستگاه در معرض هوای ورودی است ، که یک سری محدودیت ایجاد می کند ، برای مثال این که دمای ورودی به دستگاه نباید بیش از 60 درجه باشد ، مگر این که از یاتاقانی استفاده کنیم که قابلیت کارکرد در دمای بالا را دارا باشد.

سانتریفیوژهای فولی تسمه مدل in ، در 15 سایز 250 تا 1250 تولید می شوند ، و قابلیت جا به جایی هوا بین 2000 تا 70000 m3/h  را دارند ، و فشار استاتیکی بین 200 تا 3200 پاسکال را ایجاد می کنند .

نکته ای که در رابطه  با فن های فولی تسمه حائز اهمیت است ، توجه به دوره های نگهداری یا زمان سرویس کاری است.
فن های سانتریفیوژ فولی تسمه به صورت کلی نیاز به :

• گیریس کاری مرتب یاتاقان ها
• تعویض تسمه

اگر به این دو مورد توجه داشته باشیم این نوع فن یکی از بهترین انتخاب ها خواهد بود .

زمان سرویس کاری سانتریفیوژ های فولی تسمه بسته به کاربرد و محل قرارگیری متفاوت هستند.
