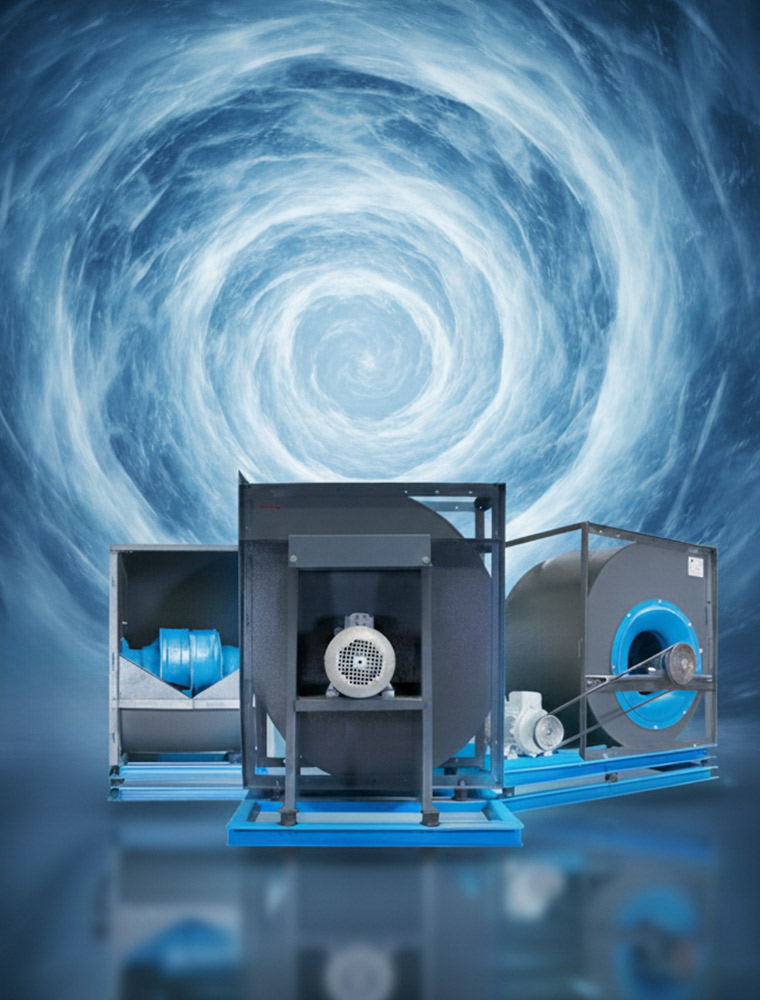

انواع فن سانتریفیوژ :
1 پروانه بکوارد سینگل
2 پروانه بکوارد دبل
3 پلاگ فن
4 فن سانتریفیوژ بکوارد سینگل کوبله مستقیم
5 فن سانتریفیوژ بکوارد سینگل فولی تسمه out
6 فن سانتریفیو بکوارد سینگل فولی تسمه in
7 فن سانتریفیوژ بکوارد دبل فولی تسمه

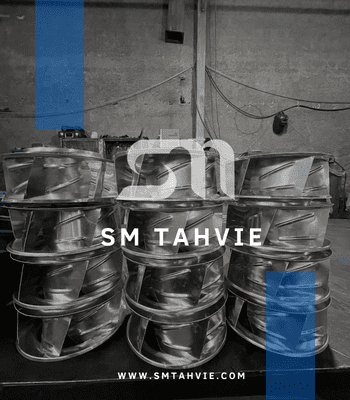

پروانه بکوارد سینگل
پروانه سینگل به صورت کلی حجم هوای متوسط رو به بالا ، و فشار استاتیکی رنج متوسط، یعنی نه در دسته ی فشار قوی ها قرار می گیرد ، که معمولا برای انتقال مواد استفاده می شوند ، و نه به عنوان پروانه کم فشار مثل آکسیال ها یا پروانه های فوروارد . پروانه های بکوارد سینگل ، موارد استفاده زیادی در صنعت تهویه و صنایع دارد و جزو پر مصرف ترین محصولات قرار میگیرند.
پروانه های بکوارد سینگل تولید شرکت اس ام تهویه طبق نمونه های ایتالیایی برند کامفری طراحی و تولید شده اند که بالا ترین راندمان عملکردی و پایین ترین میزان استهلاک را دارند.

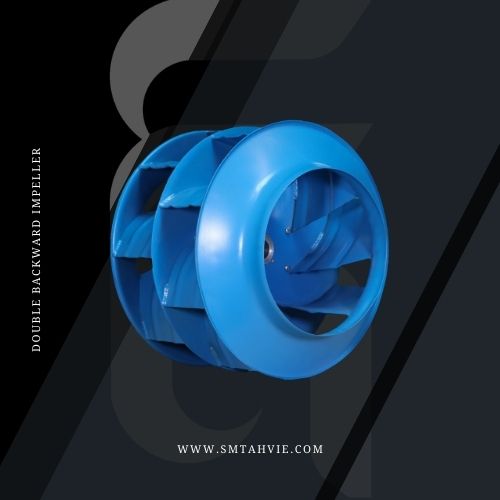

پروانه بکوارد دبل
پروانه بکوارد دبل قابلیت جابه جایی حجم هوای بالا و فشار استاتیکی رنج متوسط را دارد و به صورت معمول
اگر نیاز به دسیبل صدایی پایین و عملکرد بالا داشته باشیم به دلیل سایز بزرگ پروانه، نیازمند دور دریافتی کمتری هستیم به همین دلیل میزان نویز و دسیبل صدایی پایین را برای ما فراهم خواهد کرد .
پروانه بکوارد دبل فقط در سانتریفیوژهای بکوارد دبل فولی و تسمه مورد استفاده قرار میگیرند .

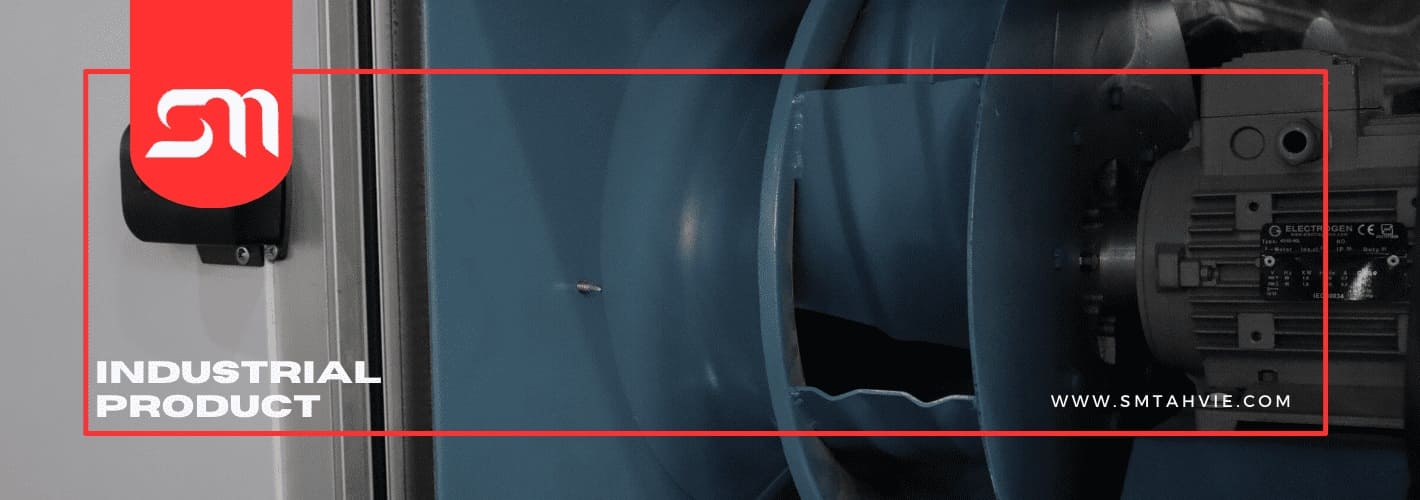

پلاگ فن بکوارد
پلاگ فن های بکوارد جزو دسته محصولات با پروانه بکوارد سینگل هستند که به صورت معمول در باکس فن ها و هواساز ها مورد استفاده قرار میگیرند .
پلاگ فن ها به دلیل طراحی خاص و مهندسی که دارند بهترین عملکرد و راندمان را در باکس فن ها هواساز ها و باکس های فیلتر از خود ارائه می کنند .
فن سانتریفیوژ بکوارد کوبله مستقیم
سانتریفیوژ بکوارد کوبله مسقیم از پروانه سینگل بکوارد استفاده میکند و جزو محصولات پرکاربرد در صنعت ساختمان و رستوران هاست و دلیل محبوبیت این مدل از فن های سانتریفیوژ استهلاک بسیار پایین و عملکرد فوق العاده است
سانتریفیوژ های بکوارد کوبله مستقیم در رستوران ها ،تهویه پارکینگ ، تهویه رایزر های ساختمانی ، فشار مثبت راه پله و… مورد استفاده قرار میگیرند و به صورت کلی زمانی که نیاز به تزریق یا خروج هوا توسط سیستم کانالکشی داشته باشیم، اولین گزینه پیش روی ما سانتریفیوژ های بکوارد کوبله مستقیم خواهند بود .

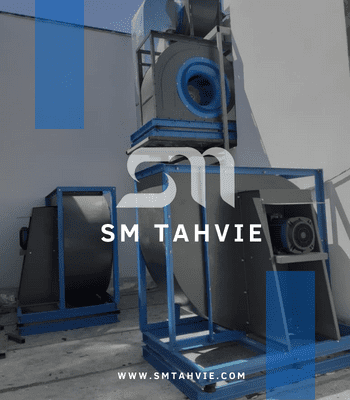

فن سانتریفیوژ بکوارد فولی تسمه out
این محصول یکی از بهترین محصولات در صنعت تهویه به حساب می اید و توان عملکرد در شرایط بسیار سخت را دارد.
سانتریفیوژ بکوارد فولی تسمه out ، طراحی وساخت آن بر اساس تاب آوری در شرایط کاری با میزان رطوبت و دما بالا بوده است که به صورت کلی شرایط کاری سخت به آن میگویم که باید در نظر داشته باشیم با توجه به شرایط کار کرد این مدل از سانتریفیوژها نیاز به رسیدگی و نگهداری مداوم خواهند داشت .

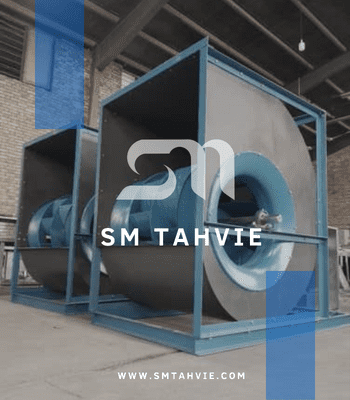

فن سانتریفیوژ بکوارد فولی تسمه in
سانتریفیوژ بکوارد فولی تسمه in جزو محصولات با طراحی خاص دسته بندی میشود که به صورت کلی میتوان گفت که سانتریفیوژ بکوارد فولی تسمه in در پروژه هایی که محدودیت ابعاد و اندازه فضای نصب را داشته باشیم ، این محصول به دلیل عرض کمتر میتواند بهترین گزینه برای فضا های محدود باشد .
فن سانتریفیوژ پروانه بکوارد سینگل
یک نوع پروانه است که جزو زیر گروه پروانه های سانتریفیوژ گریز از مرکز می باشد.
این مدل پروانه در چهار مدل از سانترفیوژ ها مورد استفاده قرار می گیرد:
1- فن سانترفیوژ کوبله مستقیم سینگل
2- فن سانترفیوژ فولی تسمه مدل in سینگل
3-فن سانترفیوژ فولی تسمه مدل out سینگل
4- پلاگفن بکوارد سینگل
سایز های فن سانتریفیوژ بکوارد در 15 سایز،در دو مدل سینگل و دبل تولید می شود
سایز ها به ترتیب قطر به میلی متر :
250 / 280/ 315 / 355 / 400 / 450 / 500 / 560 / 630 / 710 / 800 / 900 /1000 /1125 / 1250
میزان حجم هوای قابل انتقال و فشار استاتیکی در پروانه های بکوارد سینگل
حجم هوای قابل انتقال در سانترفیوژ های بکوارد سینگل بین 500 تا 70000 متر مکعب در ساعت و فشار استاتیکی قابل تامیین توسط سانترفیوژ های بکوارد بین 100 تا 4000 پاسکال می باشد.
میزان حجم هوای قابل انتقال و فشار استاتیکی در پروانه های بکوارد دبل
حجم هوای قابل انتقال در سانترفیوژ های بکوارد دبل بین 1000 تا 176000 متر مکعب در ساعت و فشار استاتیکی قابل تامیین توسط سانترفیوژ های بکوارد بین 100 تا 3000 پاسکال می باشد.

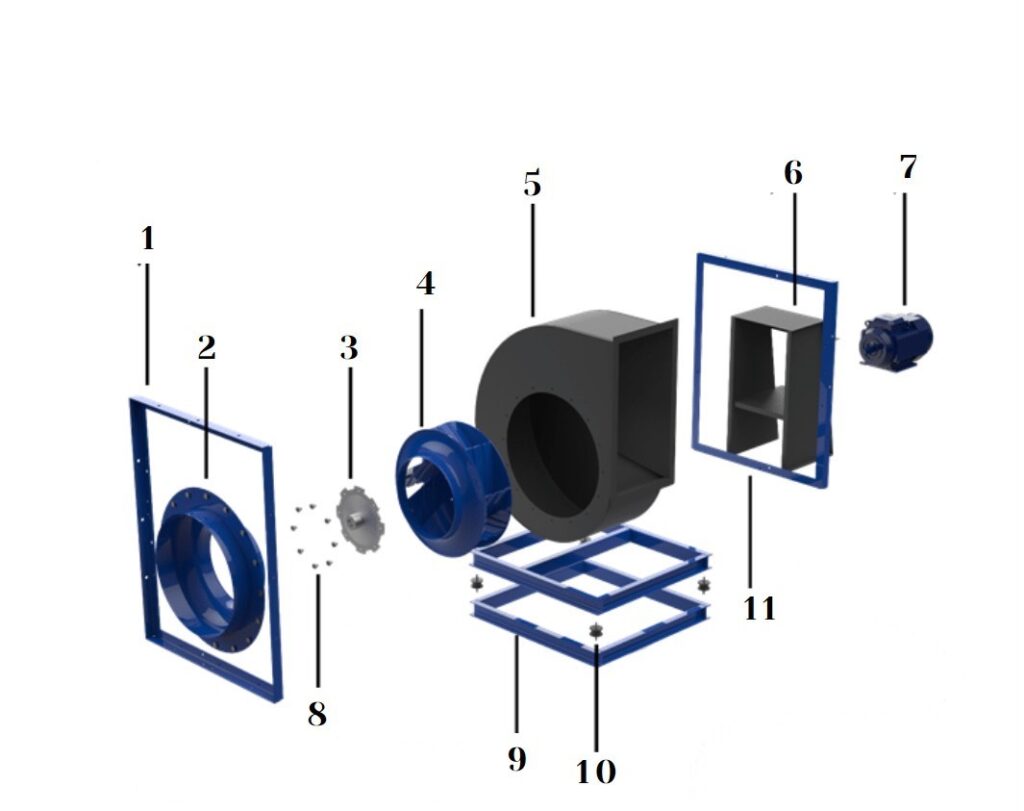

طراحی ایتالیایی پروانه های بکوارد
از ویژگی های اصلی طراحی ایتالیایی در پروانه های بکوارد ساخت شرکت SM tahvie می توانیم به وجود دو شیار شکاف دهنده هوا بر روی تک پره ها که باعث ایجاد جریان هوای لامینار در هوزینگ یا در باکس شود که در کنار آن کاهش چشمگیره دسیبل صدایی و در پایان افزایش راندمان عملکردی اعم از جابه جایی حجم هوای بالاتر و تامین فشار استاتیکی بیشتر نسبت به نمونه های دیگر فقط با طراحی همین دو شیار خاص بر روی تک پره ها حاصل می شود.
اینلت ورودی و اینلت پروانه ساخت شرکت SM tahvie به دلیل ایجاد کشش بالا و طول اینلت بیشتر در زمان ورود جریان هوا به داخل سانترفیوژ و یا پروانه جریان هوا را به صورت دورانی (گرد بادی) در آورده که باعث افزایش چشمگیره راندمان عملکرد و باعث کاهش مصرف انرژی و در کنار آن جریان راحت تر سیال و کاهش دسیبل صدا می گردد.
اینلت ورودی و پروانه ( قیف ورودی هوا و قیف پروانه )
از نظر مهندسین مجموعه تولید خاص ترین قسمت سانترفیوژ های بکوارد ساخت شرکت SM tahvie که آنرا نسبت به رقبای داخلی متمایز می کند و محصولات شرکت SM tahvie را قابل رقابت در بازار خارجی نموده است اینلت ورودی و اینلت پروانه است که یکی از سخت ترین قطعات ساخته شده در سانترفیوژ های بکوارد که نیازمند دانش فنی و تجهیزات سنگین تولید است .
اینلت ورودی و اینلت پروانه ساخت شرکت SM tahvie به دلیل ایجاد کشش بالا و طول اینلت بیشتر در زمان ورود جریان هوا به داخل سانترفیوژ و یا پروانه جریان هوا را به صورت دورانی (گرد بادی) ایجاد کرده که باعث افزایش چشمگیره راندمان عملکرد و باعث کاهش مصرف انرژی و در کنار آن جریان راحت تر سیال و کاهش دسیبل صدا می گردد.
