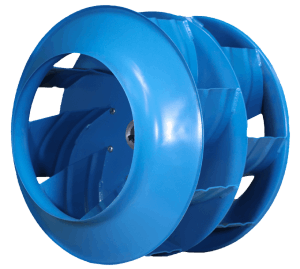

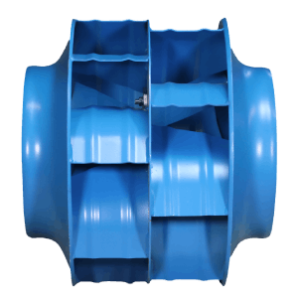

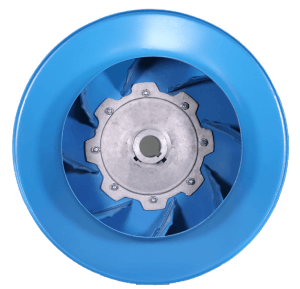

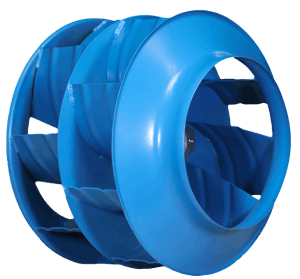

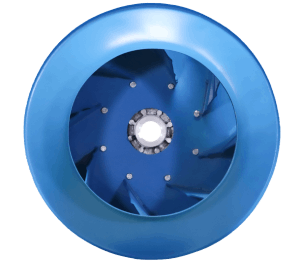

پروانه دبل بکوارد
پروانه دبل بکوارد یک نوع پروانه است که جزء زیرگروه پروانه های سانتریفیوژ گریز از مرکز می باشد . و به دو دسته سینگل و دبل تقسیم می شوند.
پروانه های دبل بکوارد به صورت کلی حجم هوای متوسط رو به بالا ، و فشاراستاتیکی متوسط رو به بالا دارد. یعنی نه در گروه فشار قوی ها قرار می گیرد ، که به طور معمول برای انتقال مواد استفاده می شوند ، و نه به عنوان پروانه های کم فشار مثل آکسیال ها یا پروانه های فوروارد.
راندمان و عملکرد پروانه های دبل بکوارد
پروانه های دبل بکوارد دارای دو دمنده مکش و یک دمنده خروجی هوا می باشند ، که رنج دبی این پروانه ها از 2000 الی 104000CFM و فشاراستاتیکی 200الی 2300پاسکال را به صورت کامل تامین می کند .
اتصال الکتروموتور و پروانه در سانتریفیوژ دبل بکوارد
در سانتریفیوژ های دبل بکوارد به صورت معمول برای انتقال قدرت بین الکتروموتور و پروانه دبل بکوارد از سیستم فولی تسمه استفاده می شود اما در موارد خاص بسته به شرایط و محدودیت های یک پروژه قابلیت استفاده از سیستم کوبلینگ نیز وجود دارد.
جانمایی سانتریفیوژ دبل بکوارد در باکس
در سانتریفیوژ های دبل بکوارد که داراری دو دمنده ورودی می باشند ، پیشنهاد می شود که این فن ها برای راندمان بالاتر داخل یک باکس قرار گیرند . و با در نظر گرفتن یک فضای میکسینگ باکس همفشاری هوا ایجاد شود . و از طریق فریم باکس دو دهنه ی مکش به یک دهنه تبدیل شود .
سایز بندی پروانه های دبل بکوارد
پروانه های دبل بکوارد و محصولاتی که در آن ها از این مدل پروانه استفاده می گردد ، شامل 15سایز می باشند ، که از قطر 250تا 1250میلی متر تولید می گردند.
250-280-315-350-400-450-500-560-630-710-800-900-1000-1125-1250
طراحی پروانه های دبل بکوارد
پروانه های دبل بکوارد در ظاهر از کنار هم قرار گیری ، دو پروانه سینگل با اختلاف زاویه شکل قرار گرفته اند ، که عملکرد و راندمانی به مراتب بهتر و بالاتر ، در قیاس با پروانه ها دیگر را دارا می باشند . از طرف دیگر به دلیل دور دریافتی پایین تر این پروانه ، صدای حاصل از عملکرد آن نیز کاهش یافته و به همین علت برای محیط هایی که دارای حساسیت صدایی هستند ، از بهترین گزینه ها محسوب می گردند . به دلیل کم بودن میزان دسیبل صدایی و نویز این نوع پروانه ها معمولا در باکس فن ها و هواسازها تعبیه می شوند .
ویژگی های پروانه های دبل بکوارد
- مناسب برای فن فشار مثبت
- دمنده خروجی این فن مستقیما به کانال اصلی متصل شده و هوادهی آغاز می گردد.
- مناسب برای فن مکنده
- امکان کانال کشی راحت تر به واسطه تبدیل دودهنه مکش به یک دهنه
- راندمان بالا
- امکان اضافه کردن سیستم فیلتراسیون هوا
- امکان اضافه کردن کویل جهت تامین سرمایش ویاگرمایش
- امکان اضافه کردن سیستم سایلنسر،به منظوربه حداقل رساندن صدای حاصل ازعملکرد دستگاه
- ضخامت 3 تا 5 میلی میتری کفه نگهدارنده پروانه .
- ضخامت 2 تا 3 میلی متری تک پره ها .
- رنگ الکترواستاتیک کوره ای بعد از 4 مرحله شستشو و چربی گیری و فسفاته.
- دیسک آلومینیومی و یا آهنی بسته به سایز پروانه .
- بالانس دینامیک و استاتیک با میزان لرزش پایین تر از 2 میلی متر بر ثانیه.
- اینلت ورودی و اینلت پروانه هوای ورودی ، دارای طراحی خاصی در راستای جهت دهی هوای ورودی و افزایش راندمان آن خواهد شد.
- طراحی خاص تک پره ها ی پروانه های سینگل بکوارد که دارای دو بر آمدگی به صورت مثلثی بر روی هر تک پره می باشد ، که باعث افزایش راندمان و کاهش دسیبل صدایی این پروانه شده است .
